ZASTAVA M-76 alebo ako som si poskladal zbraň

24. 05. 2005

Nápad poskladať si sniperku východného "pôvodu" mi behal po rozume už pekne dlhú dobu. Hľadal som na internete informácie o týchto odstreľovacích puškách. Ako prvá sa mi zapáčila puška SVD Dragunov...


Tú vyrába firma G&P v plynovom prevedení (a bez HopUp-u!!) za velmi nechutné peniaze (cca 1000 USD) Jedná sa o originálneho Dragunova prerobeného na Airsoft verziu – zbraň je takmer celá z kovu. Ďalej existuje sada od firmy Guarder ktorá sa montuje na AK47. Tento set obsahuje predĺžené drevené predpažbie, deravú drevenú pažbu typickú pre Dragunov, dlhšiu hlaveň a tlmič výšľahu. Výsledok vyzerá skvele, no nie ako Dragunov od G&P.

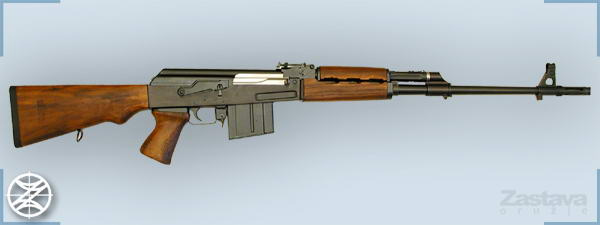

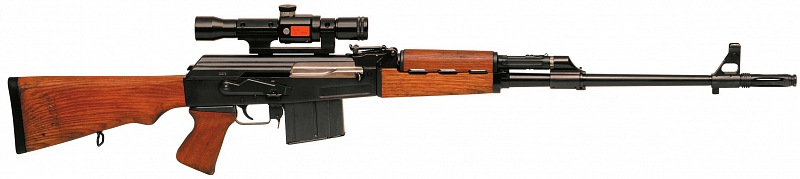

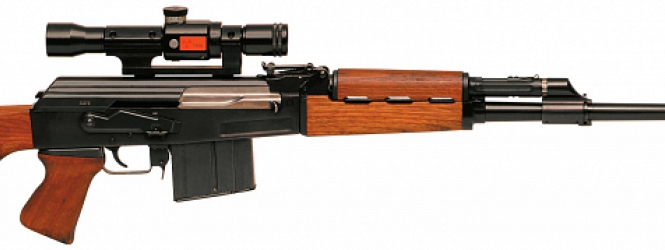

Zastava M–76 7.92x57

Vec, ktorá ma trápila najviac, bolo uloženie batérie. Do Dragunováckej pažby sa batéria nedá dať pretože je deravá. Externe ju nosiť nechcem a pod veko kalachu sa vmestia iba články s malou kapacitou.. Existujú ešte nejaké spôsoby ako napríklad napchať články do predpažbia ale to sa mi riešiť nechcelo. A to nehovorím o cene Guarder sady. Vyhodiť cca 15 000 Sk za jednu hlaveň a dva kusy drevených pažieb... Je to šialenstvo.



Hútal som teda ďalej... Po usilovnom surfovaní som kdesi na internete objavil informácie o odstreľovacej puške Zastava M-76. Zapáčila sa mi na prvý pohľad, doslova som sa do nej zamiloval. Najviac sa mi na nej páči jej Kalašnikovský vzhľad. Zastava M-76 patrí nepriamo do rodiny odstreľovacích pušiek na báze Dragunova. Táto puška má ako jediná veľkú, plnú pažbu ktorá ponúka možnosť uloženia Large batérie a to bolo práve to čo ma zaujalo a prinútilo poskladať si ju.

Zastava M-76 je odstreľovacia puška Juhoslovanskej výroby. Vyrába ju zbrojovka ZCZ (Zavodi Crvena Zastava) v meste Kragujevac a to v ráži 7,92x57 Mauser. Produkcia zbrane začala v sedemdesiatych rokoch keď vznikla v Juhoslávii veľká rada modifikácií zbraní Kalašnikov.



M-76 sa od Kalašnikova líši najmä dlhšou hlavňou, tvarom zásobníka a pažieb. Veľká pažba má rovný chrbát, pištoľová pažbička má ergonomickejší tvar, v predpažbí sú tri vetracie otvory a celé je o trochu dlhšie. Zásobník pojme desať nábojov a má netypický, rovný tvar. V ráži 7,92x57 Mauser bola táto zbraň používaná Juhoslovanskou armádou. V rážach 7,62x51 NATO a 7,62x54R bola vyrábaná na export do západných krajín.

M-76 je v základe dodávaná s puškohľadom so štvornásobným priblížením. Je to vlastne kópia Ruského puškohľadu PSO-1. Vyrábala ho fabrika ZRAK so sídlom v Sarajeve. Montážna lišta na uchytenie optiky sa nachádza na ľavej strane zbrane. Klasické mieridlá sú nastaviteľné do 1000 metrov.

Niektoré technické údaje skutočnej zbrane:

Ráž: 7,92x57 Mauser
Dĺžka hlavne: 550 mm
Celková dĺžka zbrane: 1133 mm
Kapacita zásobníka: 10 nábojov
Hmotnosť nabitej zbrane s optikou: 4,2 kg
Úsťová rýchlosť: 720 m/s

Stavba Airsoftovej verzie M – 76

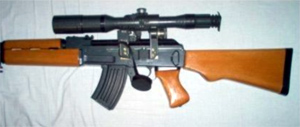

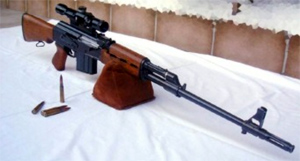

Airsoft verzia M-76

Nakoľko túto pušku nevyrába žiadna firma, musel som sa do jej stavania pustiť sám. Postaviť ju nebolo ľahké a trvalo mi to približne rok. Vyrobiť som si musel vonkajšiu hlaveň, montáž na optiku a kompletne všetky pažby.

Vonkajšiu hlaveň som si dal vysústružiť z obyčajnej oceľovej hrubostennej rúrky. Meter tohto polotovaru ma vyšiel na cca 70 korún. Sústruženie som mal vďaka známosti zdarma. Na hlavni som musel ešte vyvŕtať tri otvory, jeden priemeru 5 mm ktorý slúži na uchytenie hlavne v zbrani aby sa nekývala a dva malé na uchytenie predného mieridla a trubice na odvod plynov. Tieto dva menšie otvory musia mať vnútri narezaný závit pre skrutky. Celú hlaveň som potom nastriekal na čierno.

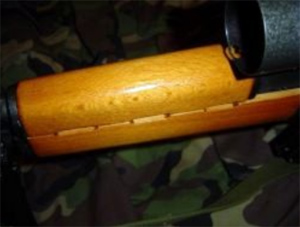

Pažby som si dal zhotoviť strýkovi - stolárovi a nestáli ma absolútne nič. Kalach a M76 majú pažbenie úplne odlišné preto som si najprv nakreslil plány s rozmermi a tvarmi. Dva diely predpažbia boli hotové ako prvé. Spočiatku tam boli ešte nejaké drobné nerovnosti ale pilníkom a brúsnym papierom som ich za malú chvíľku napravil. Celý komplet je pevný a krásne sadne na pušku.


Pažby

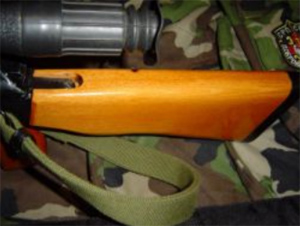

Veľká pažba bol asi ten najtvrdší oriešok keďže je vnútri dutina na baterku. Celá sa musela robiť z dvoch dielov ktoré sa neskôr zglejili do kopy. Na uchytenie k puške som zvolil metódu s maticami do dreva. Bola to piplačka lebo v týchto miestach je drevo dosť tenké a je tam málo priestoru. Kryt na batériu som si dal zhotoviť tiež z dreva ktoré som potom nafarbil načierno a opatril plechom ktorý slúži ako chránič proti úderom. Keď chcem vytiahnuť batériu musím povoliť dve skrutky ktoré držia celý kryt. Pažba bola hotová asi za mesiac a zvládli sme to naozaj na jednotku!


Predpažbie
Veľká pažba

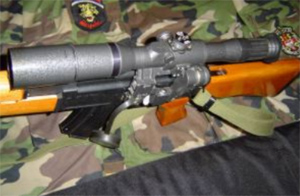

Optiku som si objednal od firmy ktorá sa zaoberá distribúciou, opravou a výrobou dielov a príslušenstva k ruským ostreľovacím puškám. Jedná sa o originálny puškohľad POSP 8x42 Bieloruskej výroby ktorý sa používa hlavne na Ruskej ostreľovacej puške SVD Dragunov. Výhodou je jeho celokovová konštrukcia, pomerne slušná hmotnosť a červené podsvietenie osnovy ktoré sa dá využiť najmä za šera. Do puzdra v tvare valca sa vkladá jedna 3 Voltová alebo dve 1,5 Voltové batérie. Dióda ktorá obstaráva podsvietenie je umiestnená zospodu puškohľadu a dá sa vyskrutkovať. Je možné si dokúpiť diódy rôznych farieb ako napr. zelená, modrá alebo oranžová.


Puškohľad POSP 8x42
Osnova

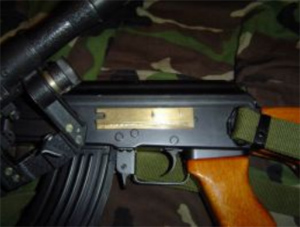

Montážnu lištu na uchytenie optiky som si dal vyfrézovať a opäť som to mal vďaka známosti zadarmo :) Lištu som prichytil ku zbrani troma skrutkami z vnútra tela smerom von. Optika sa nasunie na lištu a potom zacvakne páčkou. Výhoda je že nemusím nič skrutkovať, len povolím páčku a puškohľad je dole. Je to veľmi pevné spojenie a nemusím sa báť nejakého nežiadúceho kývania.


Montážna lišta optiky

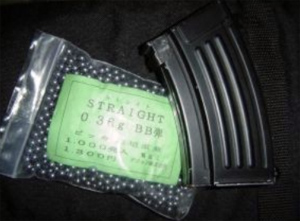

Posledná chybička krásy ktorá ma trápi je zásobník. Momentálne používam krátky AK Hicap. V Zastave sa však používajú rovné a o trochu dlhšie zásobníky (väčšia ráž ostreľovacej pušky). Získal som kontakt na človeka ktorý si tiež vyskladal túto zbraň a používa v nej originálne zásobníky. Celý problém vyriešil tak že do real steel zásobníka nainštaloval Marui ShotGun nábojnicu o kapacite 25 BBčiek. V tele a v diele predpažbia vyfrézoval dlhšiu šachtu do ktorej sa spomínaný zásobník bez akýchkoľvek problémov zmestí. Uchytávací mechanizmus je totižto presne ten istý ako na AK47.


Zásobník a strelivo

Po vyrobení všetkých custom dielov som sa pustil do upgradovania zbrane. V zosilnenom mechaboxe so 7mm guličkovými ložiskami je nainštalovaná sada Systema FTK 150. Mechabox je poháňaný motorom Systema High Torque Up ktorému dodáva energiu 9,6 V / 2000 mAh batéria uložená vo veľkej pažbe. Vnútorná hlaveň je značky Prometheus, dlhá 650 mm. Tlmič výšľahu je SVD Type od Guarder-u.

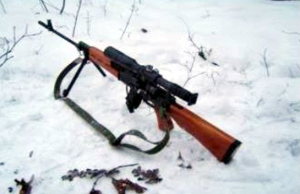

Na hlavni je osadená dvojnožka ruskej výroby ktorú som si taktiež musel objednať zo zahraničia. Predný diel, v ktorom je uložené posuvné mieridlo, som vymenil za kovový. Zbraň je solídna, má pomerne slušnú váhu (cca 6 kg s dvojnožkou a optikou) a strieľa prekvapivo slušne.

Používam guličky 0,36 g ktoré síce letia pomalšie, ale majú väčšiu dopadovú energiu a sú presnejšie. Optimálna vzdialenosť na streľbu je zhruba 30 až 40 m (viď terč na obrázku). Tu podáva puška naozaj skvelé výsledky. Na 50 metrov sa dá ešte trafiť ľudská postava ale nie je to už žiadna sláva. Po tejto hranici už ťažká gulička, vyhnaná HopUp-om klesá, stráca energiu až nakoniec úplne spadne.


Zastrieľavanie optiky na 30 metrov

Záverom by som chcel poďakovať všetkým tým, ktorí pri mne stáli a pomáhali mi pri realizácii prestavby. Poskladať si custom zbraň stojí človeka naozaj veľké úsilie! Naučil som sa mnoho kutilských trikov počas zdolávania prekážok ktoré táto prestavba vyžadovala a dosiahol som to, po čom som tak veľmi túžil. M76 je tá najkrajšia zbraň na svete (Samozrejme, že aspoň pre mňa J) Moja rada pre všetkých čo rozmýšľajú nad úpravou svojho miláčika - ničoho sa nebáť a pustiť sa do toho!

Ak potrebujete pomôcť alebo máte nejaké otázky týkajúce sa prestavby tak ma kontaktujte na winterwolf@centrum.sk.

WinterWolf
