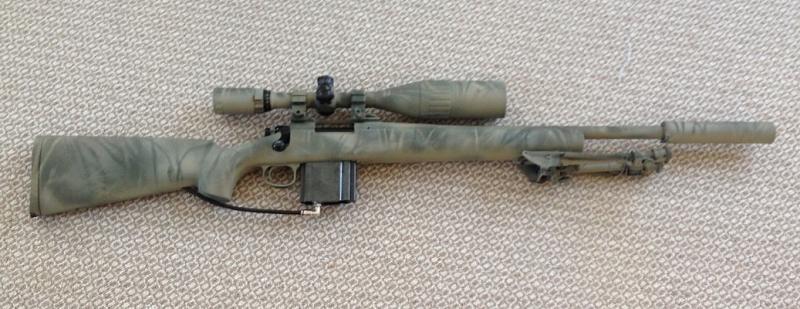

Výroba tlumiče pro KJ M700 Police

14. 02. 2007

Jak snad všichni víme na airsoft pušku KJ M700 Police se tlumiče nevyrábějí. To, ale neznamená, že jej nemůžete vyrobit nebo nechat si jej vyrobit. Stačí umět trochu na soustruhu, mít kapku materiálu a motivaci...


Pro začátek budete potřebovat nějaký kov, ze kterého bude tlumič vyroben. Uvědomte si, jak těžký chcete tlumič mít. Železný tlumič váží něco okolo 750-800g, takže si pořádně rozvažte z čeho jej chcete, protože a to mi věřte takový osmiset gramový tlumič se pěkně pronese. Taková zlatá střední cesta je dural. Lehký a pevný. Hliník už bude moc měkký, a hlavně nedá se obrábět.



Tak typ materiálu už bychom zvolený měli, teď přichází na řadu tvar materiálu. Budete potřebovat trubku. Na výkresech jsou vnější průměry ostatních součástí relativně volitelné, protože záleží na tom jakou světlost trubky (pro netechniky "vnitřní průměr") si zvolíte popř. jaký budete mít po ruce. Délku vezměte tak 150 – 210 mm, ať je tam nějaká rezerva. Dále budete potřebovat kulatinu (pro netechniky "tyč"). Sežeňte si kulatinu stejně tlustou jako trubku. Délka kulatiny by měla být tak 60-70 mm (počítáno s úpichy a obráběním čela).



Dám příklad. Já měl silnostěnnou železnou trubku s vnitřním průměrem 42 mm a tloušťkou stěny 4 mm. Problém byl, že trubka se používala k rozvodu vody, takže byla zevnitř rezavá a nánosy rzi byly nekonstantní. Proto přišlo na řadu přesoustružení vnitřku na průměr 43 mm a vnější průměr byl sesoustružen na 44 mm. Zbyla stěna o tloušťce 1 mm. Toto nesmírně odlehčilo celou železnou trubku.

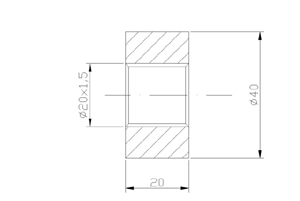

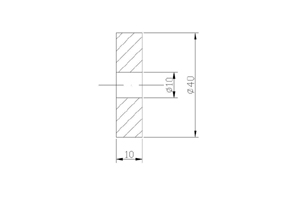

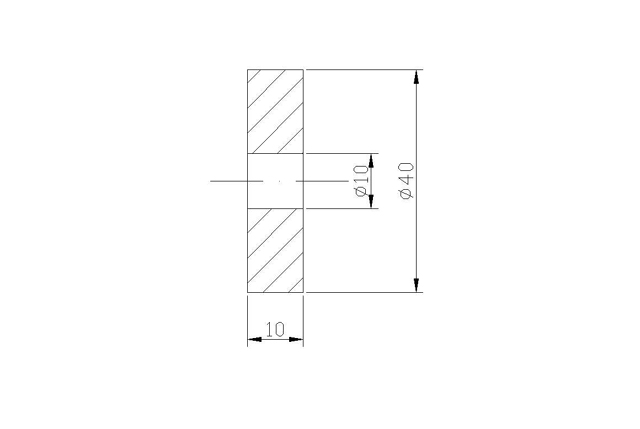

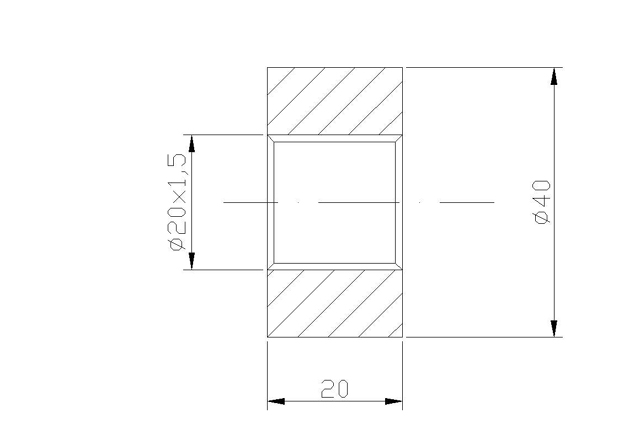

Nyní už jen zbývalo upravit vnější průměry součásti na obr.1 a obr.2. ze 45 mm na 43 mm. Já jsem zvolil uložení s přesahem tzn., že jsem musel součást na obr. 2 nalisovat do trubky. To by vůbec nevadilo, alespoň nevypadne (ani ji už nikdo nevytáhne), ale té práce než jsem to tam narval, musel jsem do toho bušit 8 kg kladivem, než se to tam uráčilo dostat. Proto doporučuji udělat mnohem menší přesah nebo uložení přechodné. Kdyby se vám náhodou stalo, že se seknete a uděláte tam vůli, takže se to bude dát nenásilně strčit dovnitř i ven, nemusíte zoufat. Stačí si navrtat dírky do obou součástí (když jsou v sobě) a buď tam vrazit kolík nebo šroubek, ale nedělat závit. Ovšem musí být ta vůle minimální ať se to tam nekvedlá, protože by se pak tlumič nemohl namontovat rovně.

Toto byl postup mojí práce. Opravdu záleží jen na tom jakou trubku si seženete. Já jsem nechtěl utrácet za dural, tak jsem použil kus železné trubky co jsem našel na půdě.

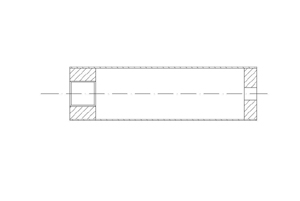

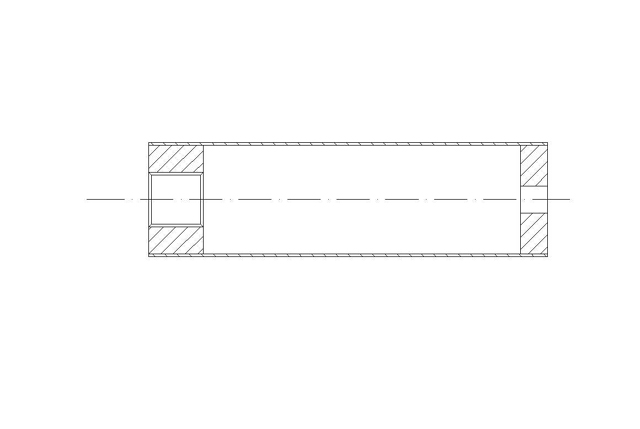

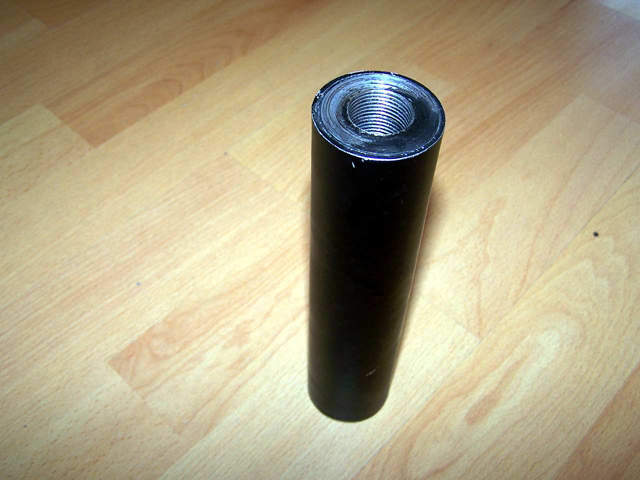

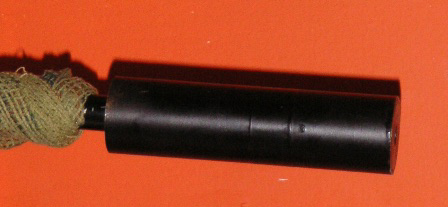

Řekněme, že už máme součástky na tlumič vysoustruženy a v trubce už máme napevno už i díl z obr.2. Teďka přicházíme na otázku co bude uvnitř? Řeknu vám to jednoduše. Cokoliv, ale nesmí to zavázet kuličce v letu. Nalisujte (nasaďte, přilepte, zkolíkujte, přišroubujte, atd.) díl z obr. 1. A máme tlumič hotov. Nyní si ho už jenom nastříkejte sprejem podle toho jakou chcete barvu. Ztišení výstřelu se pak pohybuje někde mezi tichým prdnutím a cvaknutí spouštěcího mechanizmu.

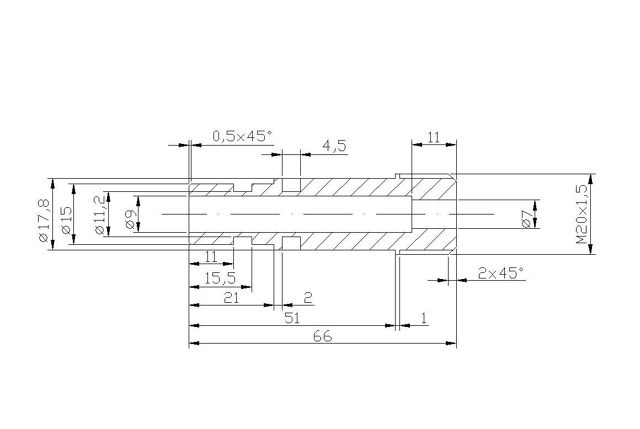

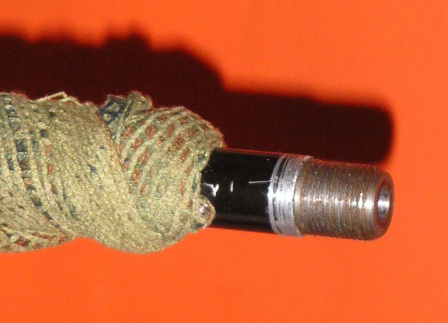

No tlumič máme hotov, ale jak jej upevnit ke zbrani? Redukce se neprodávají, takže si jí budeme muset udělat taky sami. Musíme si vlastně udělat celou koncovku znovu akorát o 15 mm delší. Však na výrobním výkrese to je všechno nakresleno jak to má vypadat. Řiďte se výkresy a nemůžete nic zkazit. Ještě drobnost. Když uděláte tu redukci vyvstává zde problém jak jí zajistit proti pootočení, nabízí se nám 4 možnosti:

1) Sundat rybinku (bývala zde muška) a šroubky dotáhnout, ale s rozumem (budou vyčuhovat).

2) Rybinku nechat, ale dát delší šroubky, takové ať drží rybinka a redukce se neprotáčí (prostě akorát).

3) Dát tam šroubky krátké tak, že nevyčuhují z hlavně a redukce se neprotočí.

4) Lehce udělat redukci větší v místech kde je kontakt se šroubky.

Nedělejte do redukce žádné díry nebo důlky místech zápíchů, stěny jsou velmi tenké pouze okolo 2 mm i méně, což není problém během vteřiny projet!!!!



Samozřejmě, že finální délka a vnější průměr tlumiče závisí na vás, ale ostatní průměry a délky by se měly dodržet ať se vám to nerozsype. Výkresy najdete na sniperupgrade.wz.cz.



Ondřej Kašný
