Jak na zásobník od Škorpiona

01. 06. 2005

V tomto článku bych vám rád popsal rozborku zásobníku k manuálnímu samopalu Vz.61 od firmy Tokyo Marui. Takže pokud se vám ho povede někdy rozdělat a nemůžete přijít na to, kam co patří, může vám tento článek přijít vhod...


Teď si jen povíme něco o jeho vlastnostech. Zásobník je dvoukomorový, stejně jako u MP5 a M16 od Marui, a pojme 26 BB o průměru 6 mm, což jsou standartní airsoftové kuličky. Po vystřílení prvních 13ti kulí se musí na spodní straně zmáčknout malý "čudlík" a tím se zásobník přepne na druhou komoru. Pokud toto však učiníte dříve, tak se setkají kuličky z obou šachet a celý zásobník se zasekne. Poté pomůže jedině vyndat zásobník, natáhnout jezdec směrem dolů a zásobník opět zasunout do zbraně.

A teď už k vlastní rozborce. K rozšroubování zásobníku bude potřeba křížový šroubovák a hlavně trocha trpělivosti, protože na první pohled vše vypadá tak, že už to nedáte dohromady. Ale jde to :) Jen chci ještě upozornit, že pokud zásobník plánujete opravdu rozebrat, tak je to jen vaše svobodná volba a autor toho článku vám neručí za případné potíže. Rozdělání zásobníku rovněž může znamenat ztrátu záruky.

Rozborka

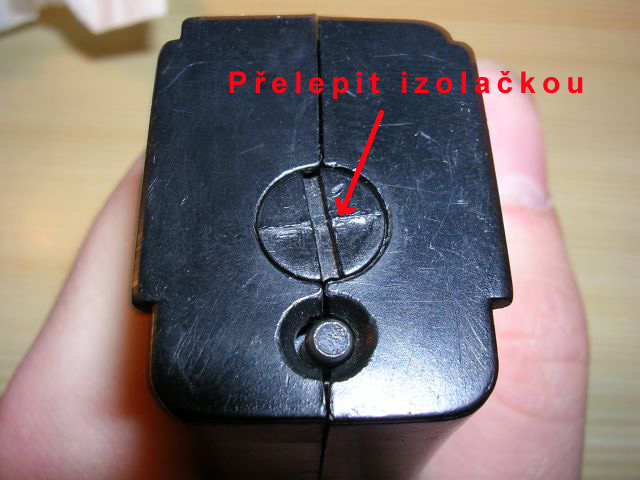

1) Nejprve ze všeho si vyndejte pružinu, která se uvolňuje dole na zásobníku otočením kolečka. Dejte pozor, aby vám pružina nevystřelila, protože se opravdu špatně hledá. Během používání zásobníku je dobré toto kolečko přelepit černou izolačkou, neboť se občas v boji stává, že vám někde vyskočí a poté ho už nemusíte najít.

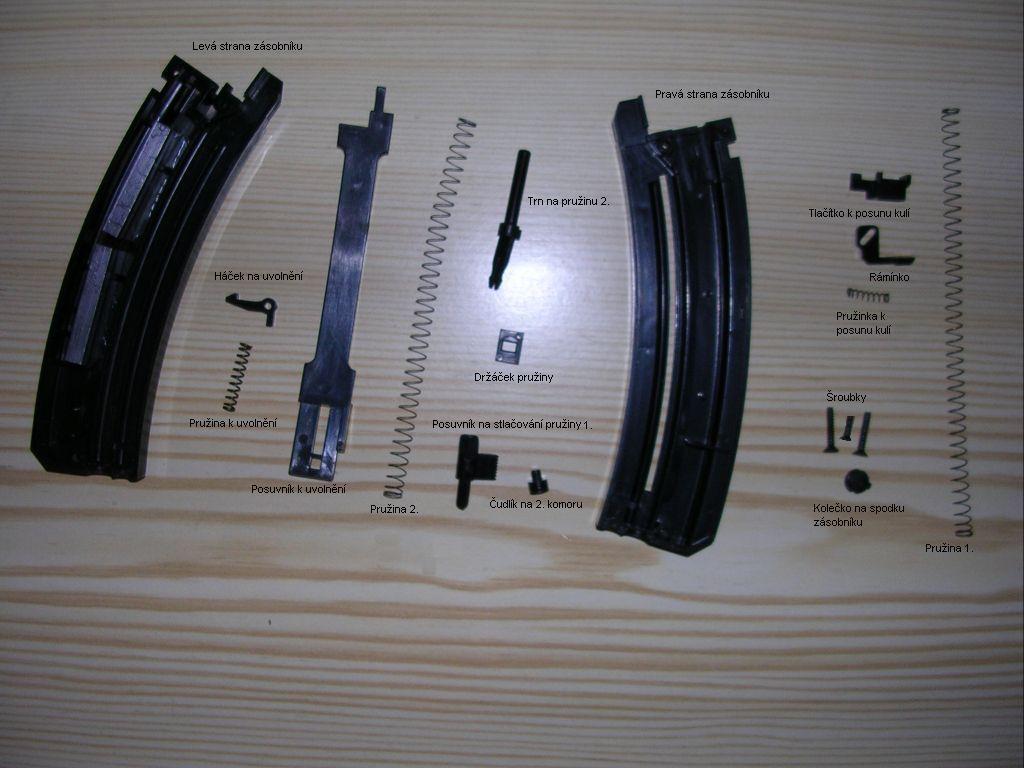

2) Potom křížovým šroubovákem vyšroubujte tři šroubky a snažte se přitom držet obě strany zásobníku u sebe. Pak je od sebe oddělte a koukejte kam co lítá, jako že by pár věcí vystřelit mělo. Kompletně rozebraný zásobník můžete vidět na následujícím obrázku.

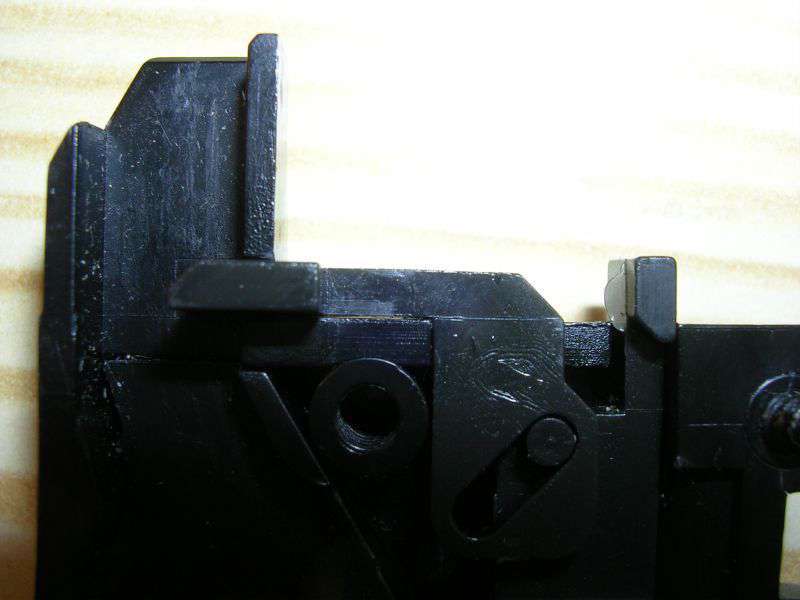

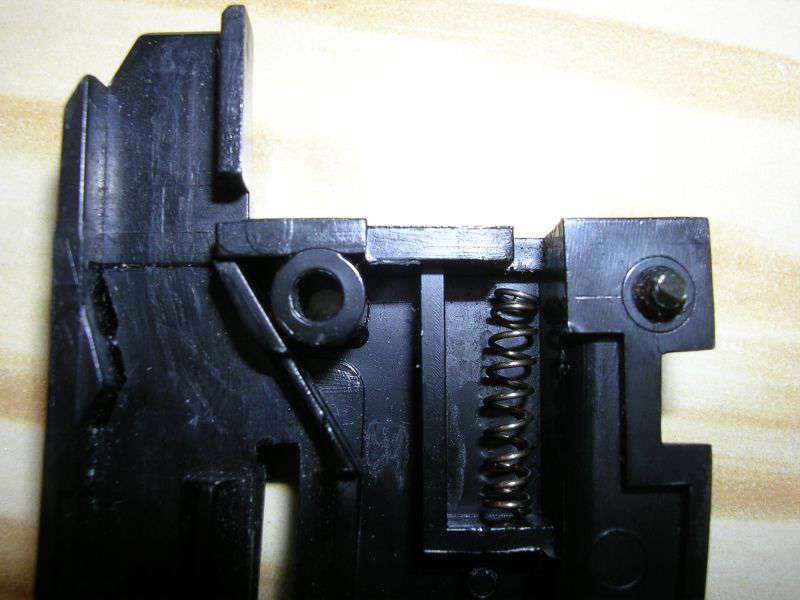

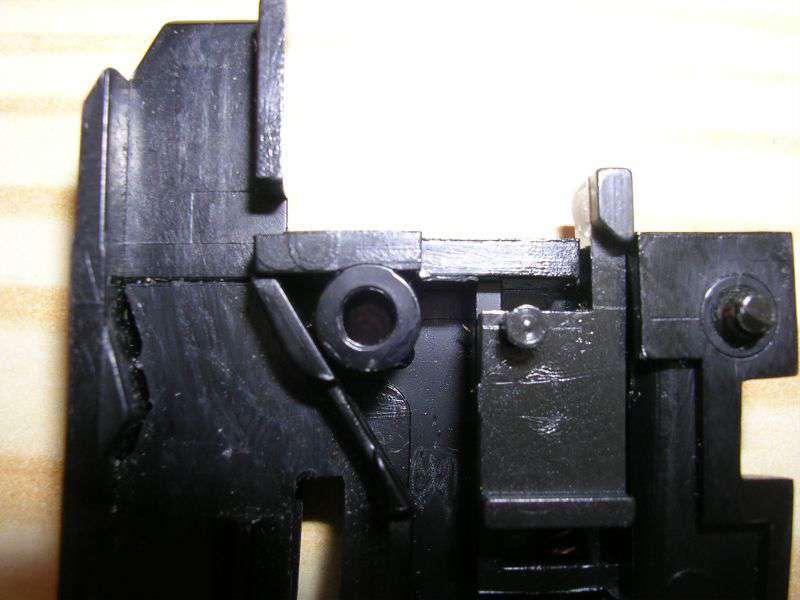

3) A teď jak to zase složit zpátky:-). Začneme "montáží" tlačítka pro posun kulí do zásobníku. Ten se skládá z následujích částí a lze ho posládat pomocí těchto obrázků.

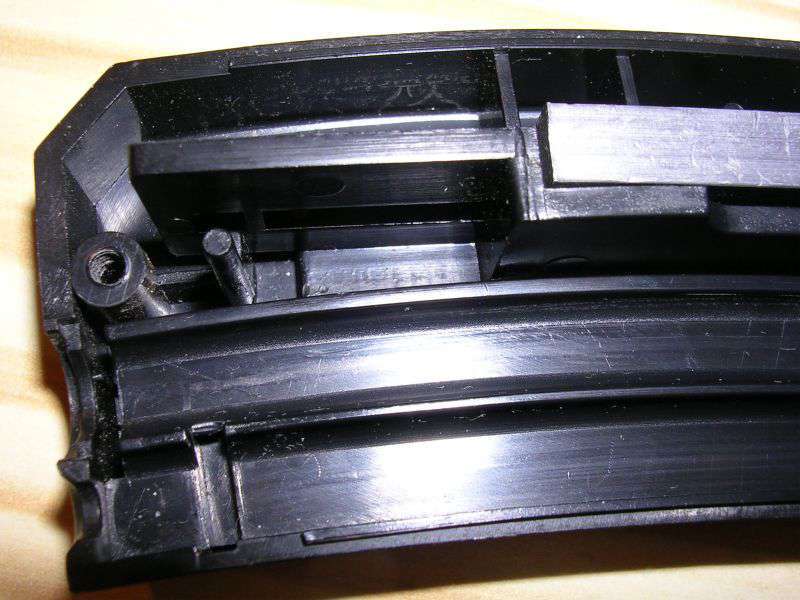

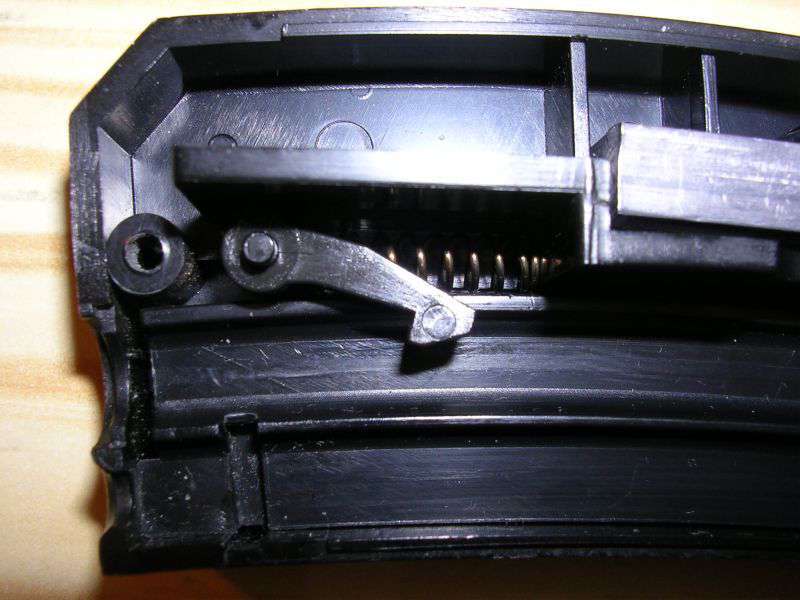

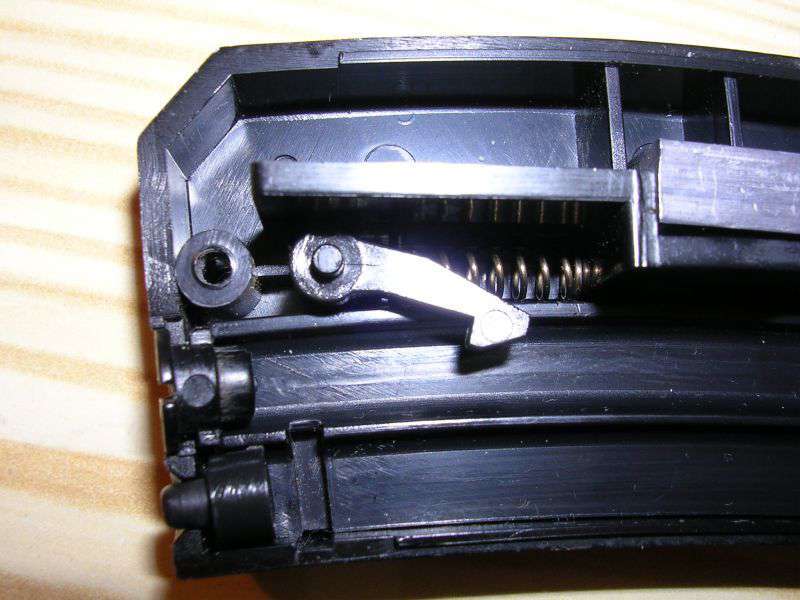

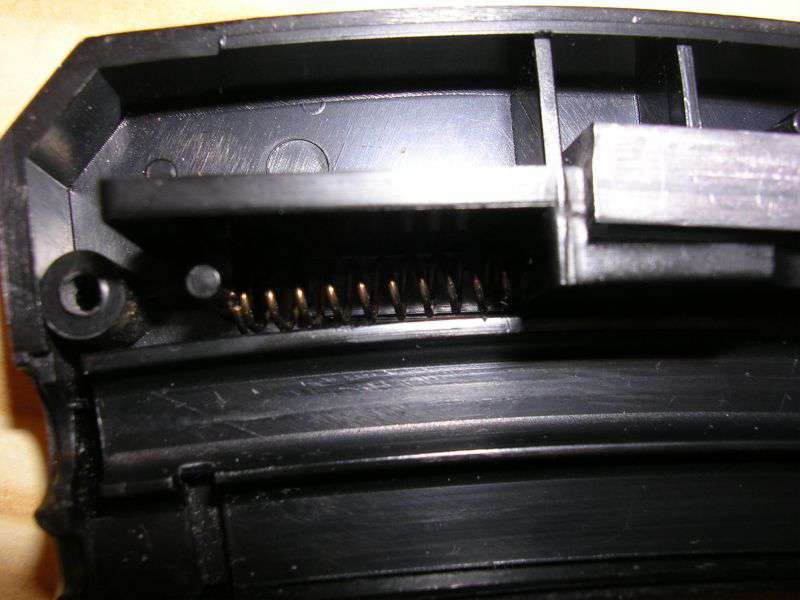

4) Další na řadě je sestavit posuvník uvolnění. Skládá se z následujících částí.

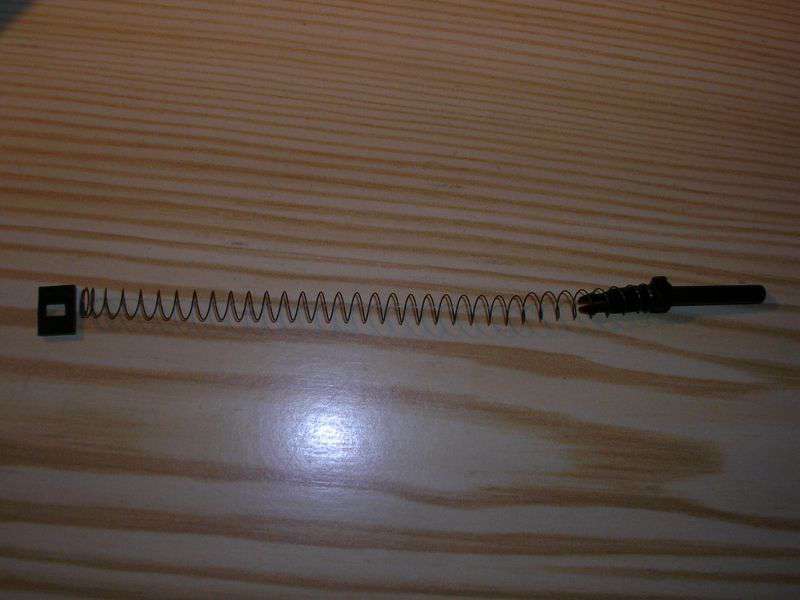

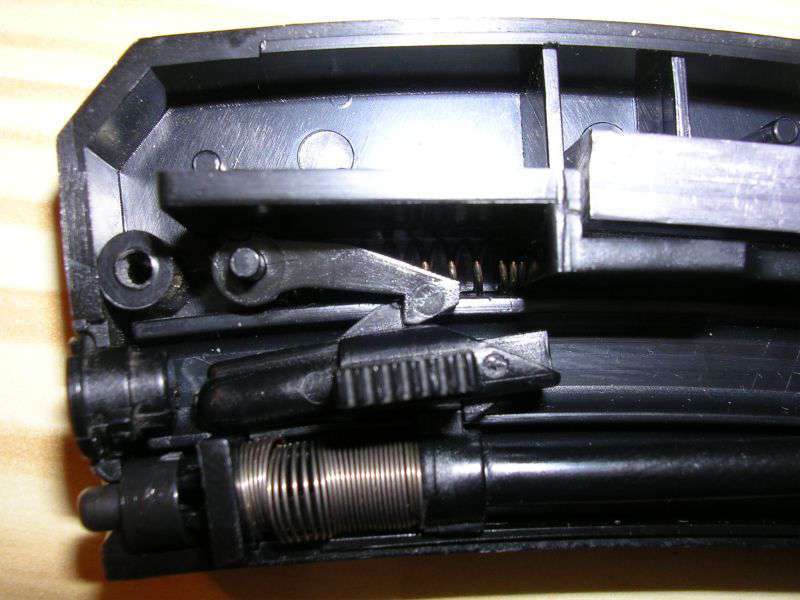

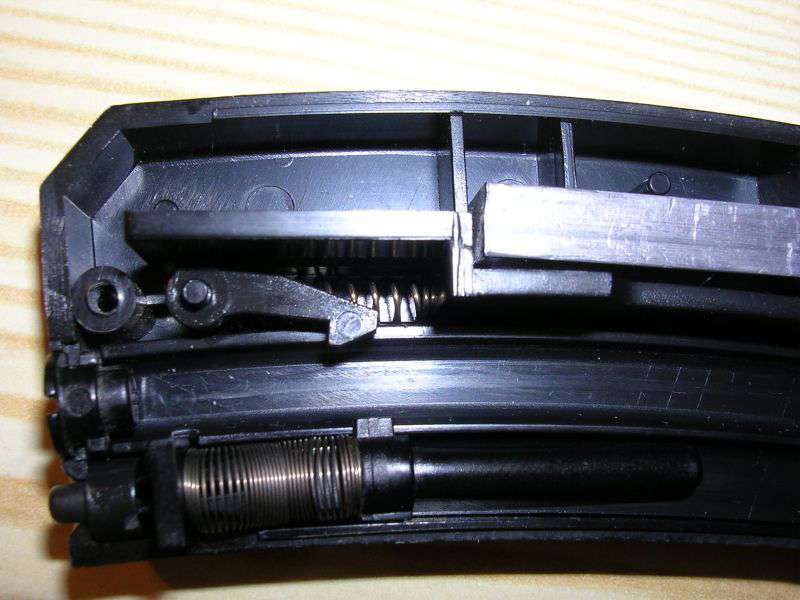

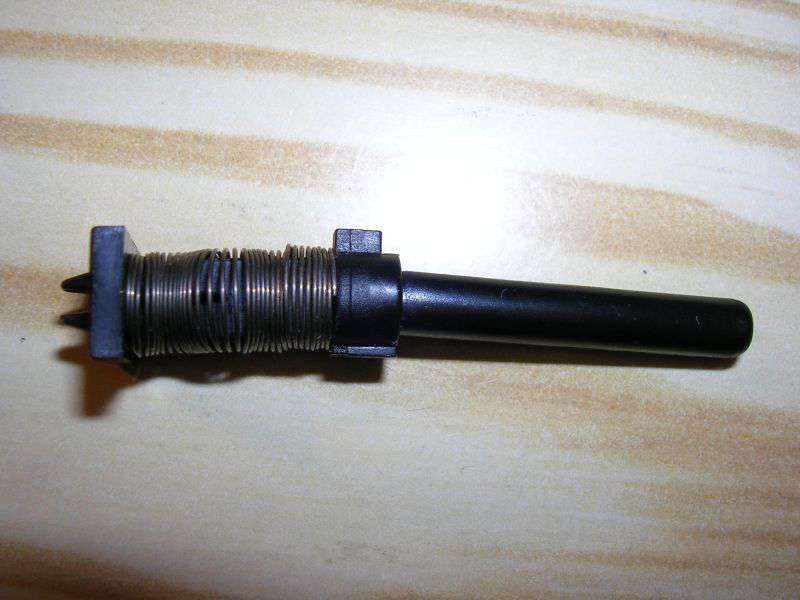

5) Pokud jste zvládli posuvník uvolnění, tak je teď třeba složit trn na druhou pružinu. Ten se zase skládá z určitých částí. POZOR! Držáček se musí nasadit kruhovým výřezem k pružině jinak by nebylo možné zpřevodovat trn, posuvník na stlačování první pružiny a háček na uvolnění. Také lze vidět, že čudlík na druhou komoru už je na svém místě, stejně jako kolečko ze spodku zásobníku. To však doporučuji natočit zpět, až se vám vše povede správně nainstalovat, tak sešroubujte zase obě strany zásobníku k sobě.



Tak a blíží se to do konečné fáze. Jakmile vše spojíte podle obrázků výše, které jsou snad dost přehledné, stačí už jen přiklopit levou stranu zásobníku pravou částí a sešroubovat zbylými šroubky k sobě. Potom zbývá jen vložit první pružinu zpátky do zásobníku a zatočit ji kolečkem.

A to je všechno. Teď už jen zkuste jestli zásobník funguje jak má a vystřelte pro jistotu několik kuliček.

rtm. J.M. Čad – 1.AToP
