AKS-74U

15. 06. 2006

Zdravím všetkých ľudí ktorí majú radi prerábanie svojich miláčikov na rôzne špecialitky, ktoré sa len tak všade nevidia. Jednou z takýchto úžasných zbraní je malá Ruská kráska AKS-74U, ktorá svojou kompaktnosťou určite očarí každého východného CQB-čkára...


Ja osobne až tak medzi CQB maniakov nepatrím avšak AKS-74U sa mi veľmi páči a to ma prinútilo si túto krásnu zbraň poskladať :)

Informácie o reálnej zbrani AKS-74U

AKS-74U je skrátená útočná puška kalibru 5.45x39 mm. Zbraň je odvodená z modelu AKS-74 a jej vývoj začal v neskorých 70tych rokoch. Pre svoju kompatibilitu bola AKS-74U určená predovšetkým do stiesnených priestorov ako tankov, helikoptér ale aj pre špeciálne jednotky Ruskej armády (SpetsNaz). Dĺžka zbrane je 735 mm a so sklopenou pažbou 490 mm. Hlaveň dĺžky 210 mm zaručuje efektívnu streľbu do vzdialenosti 200 metrov.

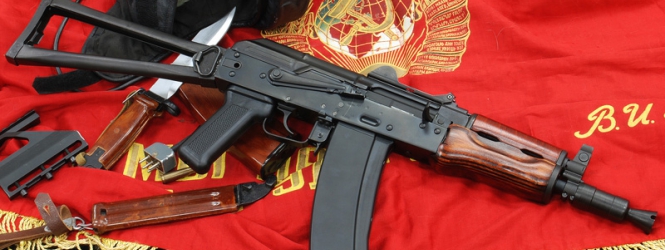

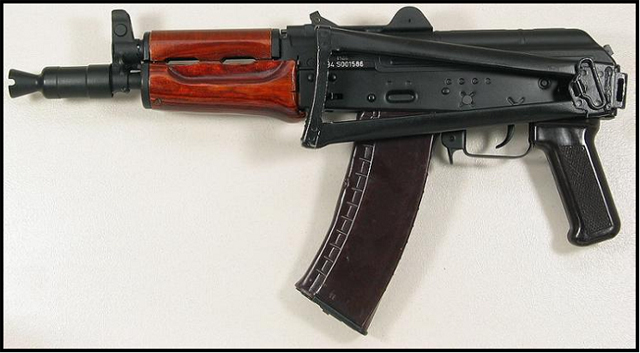

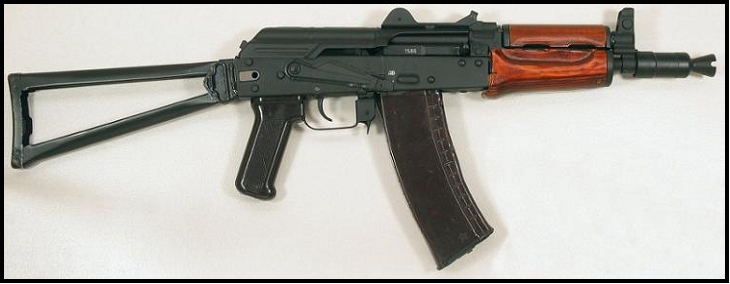

AKS-74U 5.45x39

Predpažbie je vyrobené z dreva pokrytého vrstvou laminátu. Sklopka má trojuholníkový tvar a sklápa sa pomocou tlačidla umiestneného na ľavom boku tela zbrane. Sklápacie mieridlá sú kalibrované na 200 a 400 metrov. Špeciálna verzia AKS-74U–N má zboku koľajničku pre montáž optiky alebo nočného videnia.

Taktiež je táto verzia zbrane vybavená rýchlo odnímateľným tlmičom PBS-1 a špeciálnym, tichým 30 milimetrovým granátometom BS-1. Granáty sa vystreľujú pomocou slepých nábojov ktoré sú uložené v špeciálnom zásobníku v rukoväti granátometu.

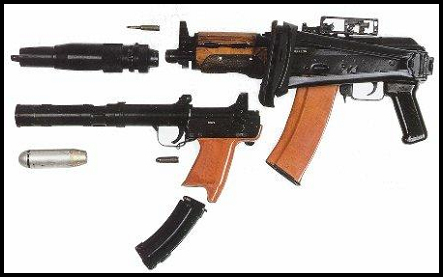

Špeciálna verzia AKS-74U s tlmičom PBS-1 a granátometom BS-1

Stavba Airsoft verzie AKS-74U

Ako základ mi výborne poslúžila elektrika od Marui, AK-47 Beta SpetsNaz pretože má niektoré prvky zhodné s AKS-74U. Napríklad horný kryt zbrane, tlmič výšľahu a aj mieridlá sú si veľmi podobné.

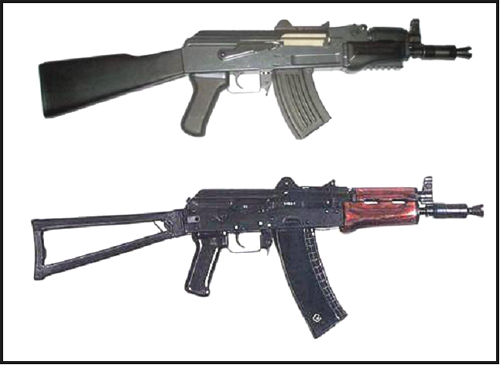

Porovnanie Marui Beta SpetsNaz verzus AKS-74U

Ako prvé som musel prerobiť predpažbie, keďže to na Bete má hornú časť kratšiu ako na AKS-74U. Musel som zrezať prednú plastovú časť (Frontset), aby som tam potom mohol napasovať dlhšiu drevenú pažbičku, vyrobenú z bukového dreva. Detaily zrezania sú dobre viditeľné na obrázku.

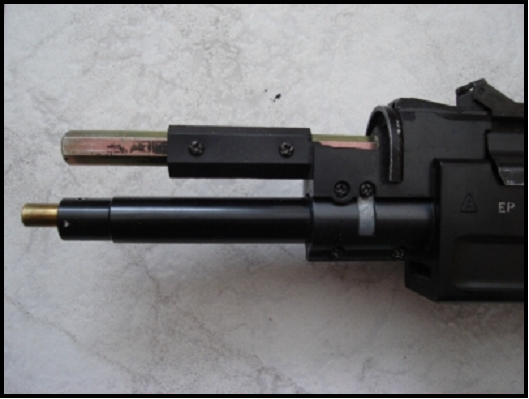

Zrezanie Frontsetu

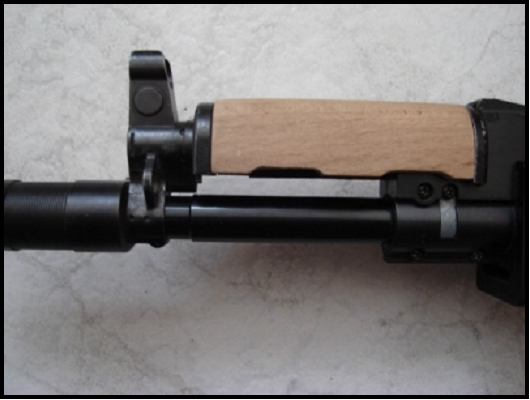

Drevená pažbička

Potom som vyrábal spodnú časť predpažbia, taktiež z bukového dreva. Ako tomu bolo aj u mojich predošlých prestavieb, najprv som si nakreslil na kartón šablónky, pomocou ktorých som potom daný tvar prekreslil na drevo, vypílil a vyfrézoval. Konečný tvar som dosiahol s pomocou pásovej brúsky. Kovovú "patku" ktorá chráni spodné predpažbie som si dal vyfrézovať z kúska oceľovej pásoviny.

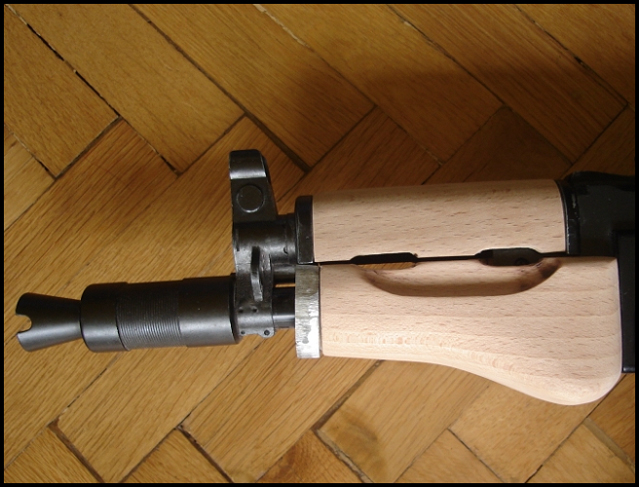

Predpažbie pred...
...a po nalakovaní

Ďalšou lahôdkou bola sklopná pažba. Tú som získal po miernej úprave sklopky z nášho krásneho samopalu Vz.58. Týmto chcem poďakovať Petrovi Kynclovi, autorovi článku o AK47-V, za perfektný nápad. Ten mi totiž vysvetlil že sklopka Vz.58 sa dá pripevniť k telu zbrane a upraviť tak, aby vyzerala ako tá Ruská z AKS-74U. Musel som si teda dať pozvárať trojuholíkovú "kostru" z oceľových rúriek, ku ktorým sa ešte dodatočne privarila opierka z Vz.58. Zvary som potom obrúsil a nastriekal načierno.

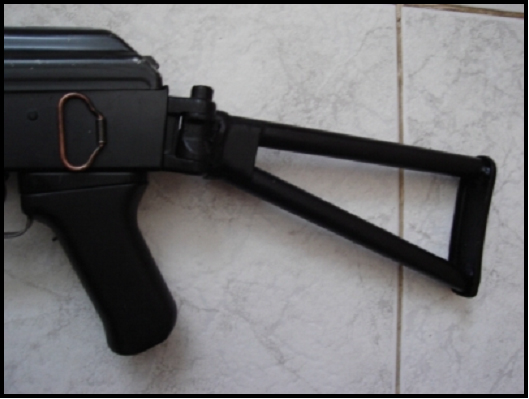

Sklopka rozložená...

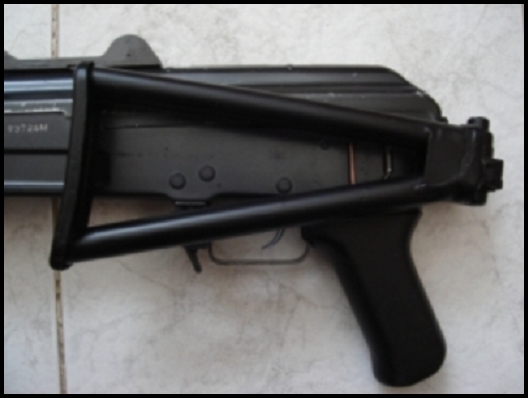

...a zložená

Ešte jedna maličkosť - kĺb sklopky som musel k telu zbrane primontovať naopak, tak aby sa sklápala do ľavej strany, presne ako je tomu na AKS-74U. Nezmenilo sa tým nič, akurát tlačítko na sklápanie je zhora, a nie zdola ako na Vz.58.

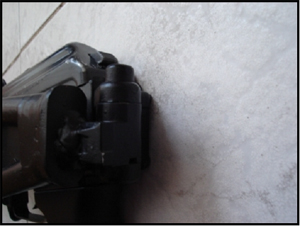

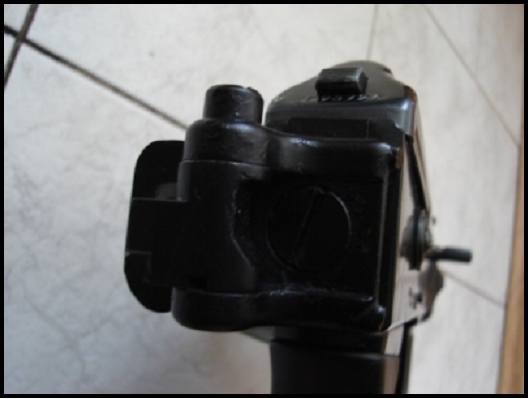

Skrutka spájajúca telo a sklopkou
Tlačidlo sa nachádza hore

Posledná vec, ktorú si prestavba vyžadovala, bolo prerobenie kabeláže. Stačí si vytiahnuť mechabox, lepšie sa pozrieť a malo by to byť jasné. Do zbrane sa mi vmestí 7.2 voltový akumulátor - tužka. Bohužiaľ, väčšia batéria sa mi tam nevmestí pretože som skracoval predpažbie a už tam nezostalo žiadne miesto. Opäť moja vďaka patrí Petrovi za ochotu a cenné fotky ktoré mi veľmi pomohli pri riešení tohto problému.

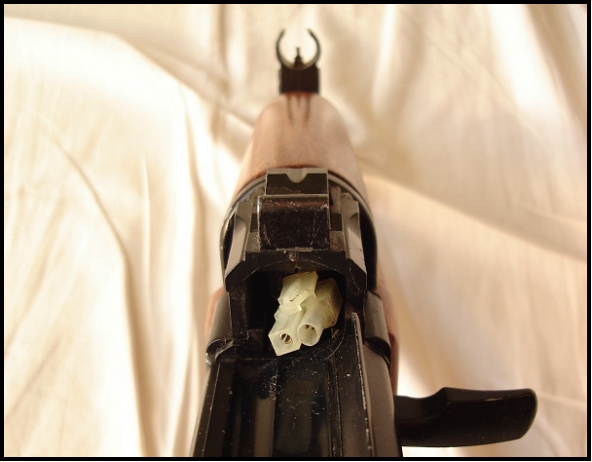

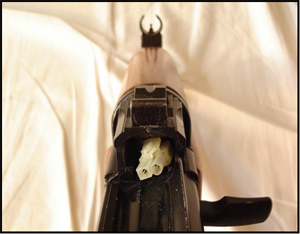

Konektor pre pripojenie akumulátora

Nakoniec som ešte nastriekal záver na čierno aby sa aspoň ako-tak podobal tomu na AKS-74U. Ku zbrani som si ešte dokúpil bakelitový zásobník od firmy G&P, ktorý na zbrani vyzerá naozaj perfektne.

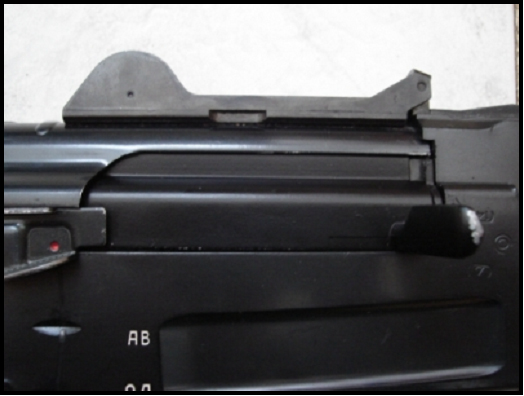

Záver je nastriekaný načierno

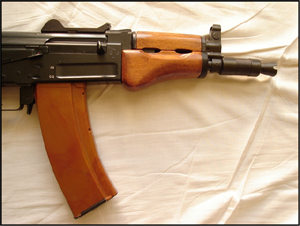

S bakelitovým zásobníkom od G&P

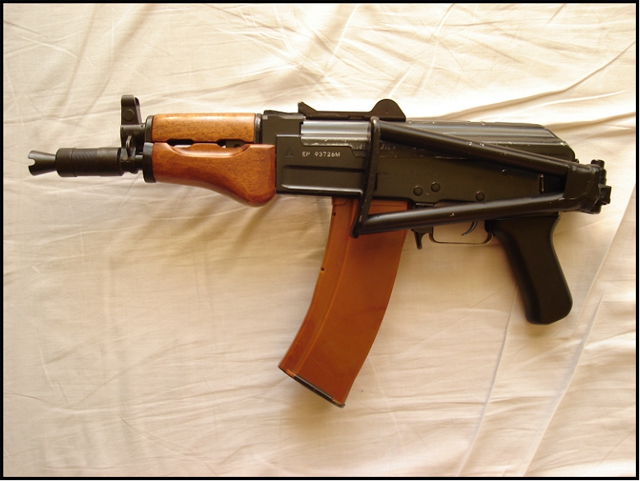

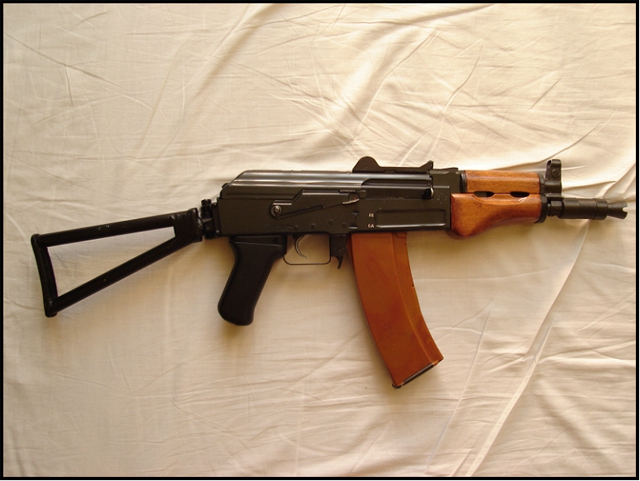

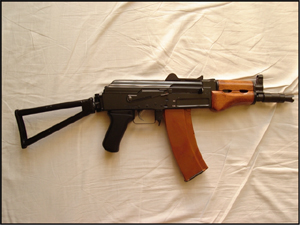

Celkový pohľad 1.

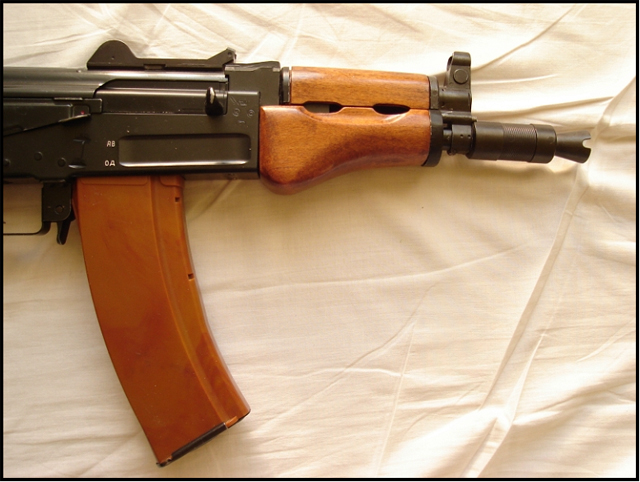

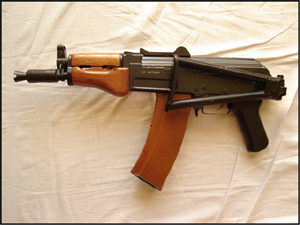

Celkový pohľad 2.

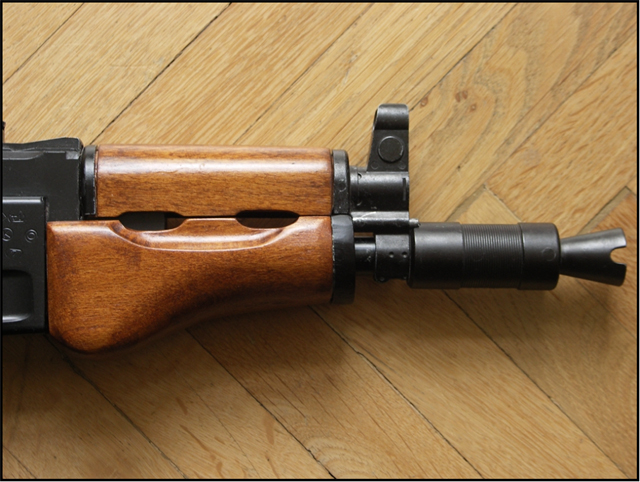

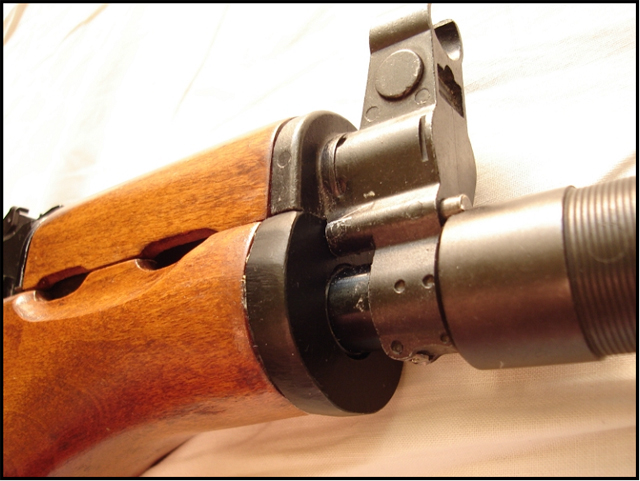

Detail predpažbia

Záverom by som chcel ešte podotknúť že táto prestavba bola už trošku náročnejšia, keďže som musel riešiť sklopku a aj zrezávanie predpažbia. A čo sa týka financií, najväčšiu cenu podľa mňa majú tie kvantá hodín ktoré som musel stráviť v mojej dielni :) Otázky alebo kritiku mi mailujte na winterwolf@centrum.sk. Rád pomôžem ak to bude v mojich silách.

WinterWolf
